Introducción

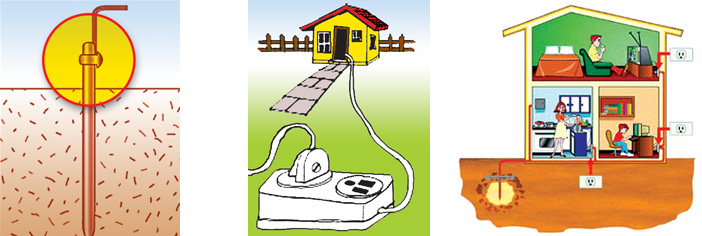

Por puesta a tierra se entiende la conexión de un conductor eléctrico (electrodo) enterrado en el suelo con la finalidad de dispersar corrientes eléctricas y captar el potencial de referencia cero.

Inicialmente las puestas a tierra se ejecutaban en las plantas industriales, para la protección de las personas y de las maquinarias. Estas puestas a tierra se fabricaban artesanalmente con un tubo galvanizado, sal y carbón vegetal; éstos se mantenían húmedos y solo servían ante una eventual descarga del equipo eléctrico por bajo nivel de aislamiento.

Ante la evolución de la electrónica con los microprocesadores, computadoras, variadores, y PLC, es mucho más necesario que los componentes electrónicos en las tarjetas estén conectadas a tierra y así puedan descargar permanentemente corrientes residuales a una puesta a tierra de baja resistencia, es por eso que se hace imprescindible que las puestas a tierra sean de una buena calidad, es decir de 3 a 5 ohmios de resistencia máxima o lo que especifique el fabricante del equipo. Para obtener una resistencia mínima en una puesta a tierra influye mucho la naturaleza del terreno, el tipo de electrodo, las soluciones electrolíticas y otros componentes como el calibre del cable de conexión desde la puesta a tierra hasta el tablero de distribución eléctrica, los conectores, etc.

Equipos conectados por cordón y enchufe

Las partes conductivas de los equipos conectados por cordón y enchufe que requieran tener puestas a tierra deberán materializarla por alguno de los métodos indicados a continuación:

a) Por medio de la canalización metálica del cordón que alimenta este equipo, si se utiliza un enchufe del tipo puesta a tierra provisto de un contacto fijo de puesta a tierra, para la conexión a tierra de la canalización metálica del cordón y si dicha canalización está fijada al enchufe de conexión y al equipo por medio de conectores aprobados para el uso.

b) Por medio de un conductor de protección junto con los conductores de alimentación de un cable o cordón que termine apropiadamente en un enchufe tipo puesta a tierra que tenga un contacto fijo de puesta a tierra. El conductor de protección en un cable puede no estar aislado; pero si está cubierto, éste deberá tener un revestimiento de color amarillo.

c) Por medio de una barra o conductor flexible separado, aislado o desnudo, protegido de la forma más factible contra daños materiales, cuando forme parte de un equipo o por permiso especial.

Conexiones del conductor de puesta a tierra
